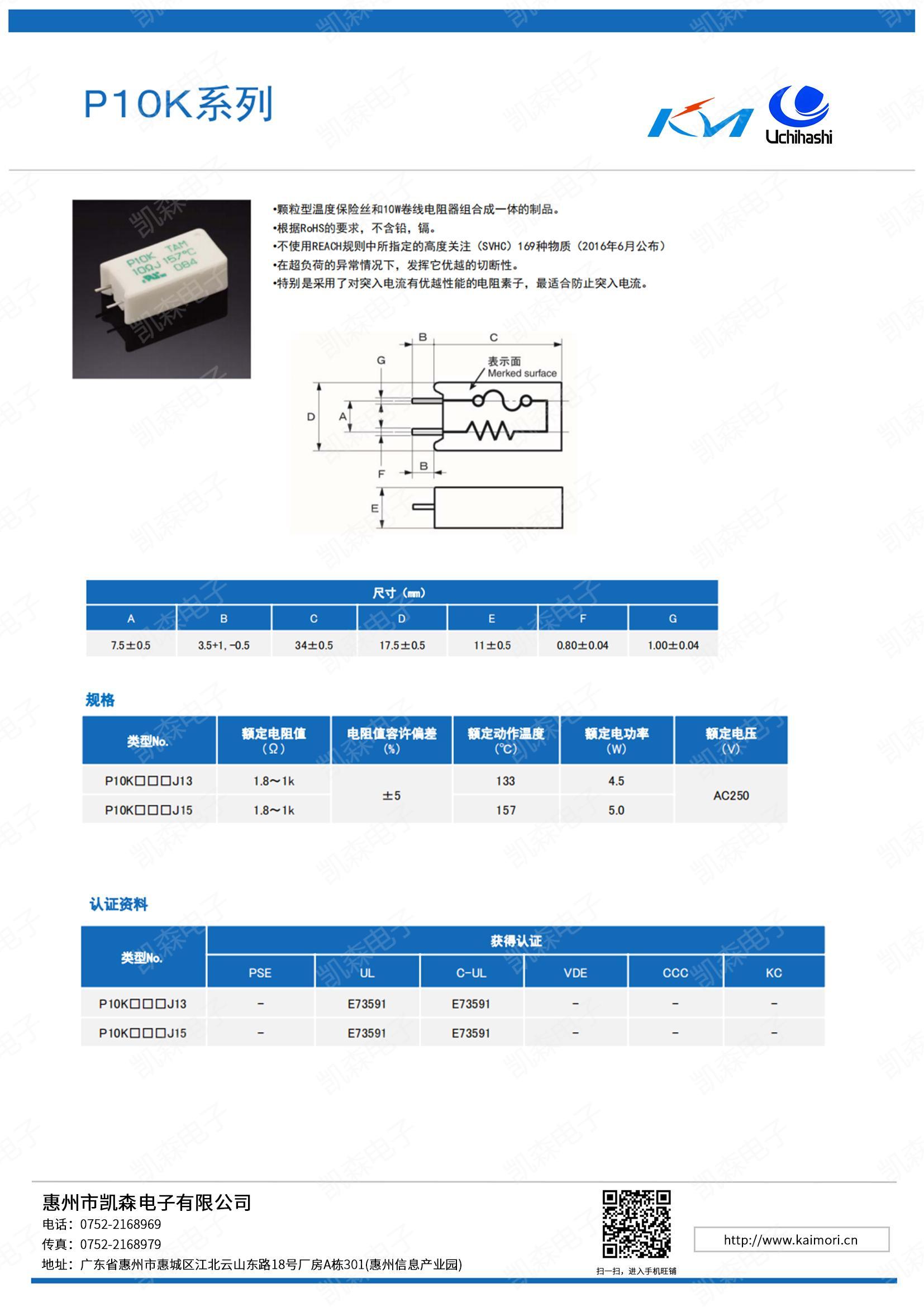

P10K系列
發布時間:2024-04-23 19:20:25
特點
■顆粒型溫度保險絲和10W卷線電阻器組合成一體的產品。
■它不含鉛(Pb)和鎘(Cd),并符合RoHS、REACH
■在超負荷的異常情況下，發揮它的優越的切斷性能。
■特別是采用了對突入電流有優越性能的電阻素子，適合防止突入電流。
尺寸
 |
Unit:mm |
|
A |
7.5±0.5 |
|
B |
3.5+1、-0.5 |
|
C |
34±0.5 |
|
D |
17.5±0.5 |
|
E |
11±0.5 |
|
F |
φ0.80±0.04 |
|
G |
φ1.00±0.04 |
|
結構圖
 |
|
① |
陶瓷殼 |
|
② |
硅樹脂水泥 |
|
③ |
電阻素子 |
|
④ |
溫度保險絲 |
|
⑤ |
導線 |
|
|
附溫度保險絲電阻器 |
|
系列名 |
型號 |
額定電阻值 |
電阻公差
（%) |
額定溫度 Tf（℃） |
額定電力 （W) |
額定電流 （A） |
規格 |
|
P10K系列 |
P10K***J13 |
1.8Ω～1KΩ |
±5 |
133℃ |
4.5W |
15A |
下載 |
|
P10K***J15 |
157℃ |
5.0W |
15A |
•關于安全規格的詳細情況，請咨詢本公司
